含氯化鈣廢水強制循環蒸發器案例
來源：本站日期：2022-12-19 01:31:14 瀏覽：3134

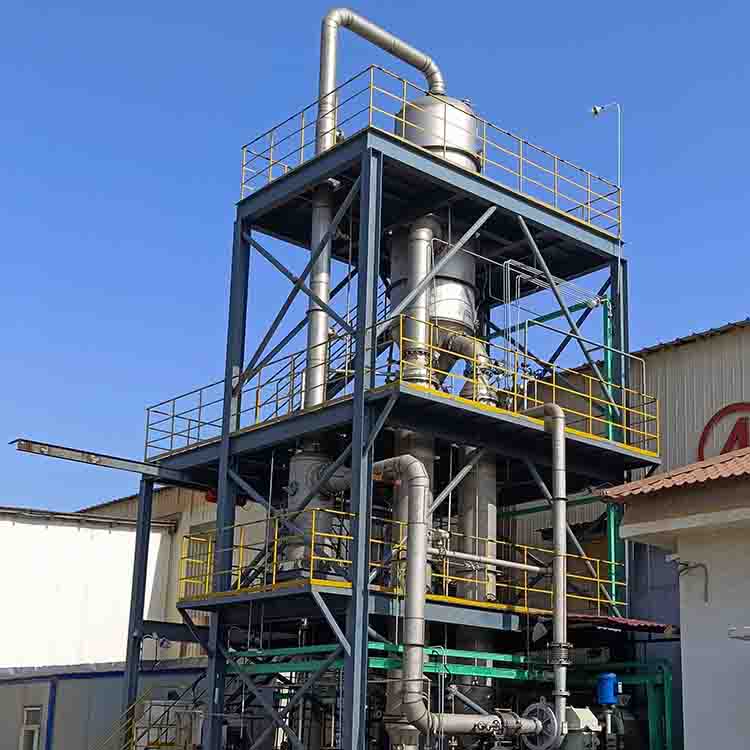

項目名稱：含氯化鈣廢水強制循環蒸發器案例
蒸發器類型：強制循環蒸發結晶
設備規格：5t/h
含氯化鈣廢水蒸發器選型簡述：
康景輝針對業主水質，設計方案處理含氯化鈣廢水，采用單效強制循環蒸發裝置。氯化鈣溶液蒸發屬于容易形成結晶成水合物，因此蒸發器采用抗鹽析、抗結疤堵管能力強的強制循環蒸發器。由于該溶液具有腐蝕性，長期運轉考慮，蒸發材質可選用不銹鋼鈦材，其余采用碳鋼材質。
含氯化鈣廢水進料量及組分:
溶液處理量為 5t/h，廢水里含有氯化鈣，溶液濃度為45%。
含氯化鈣廢水蒸發器系統流程為：
1、原液準備系統
工廠產生的含氯化鈣的廢水流入原液池,原液池起到儲存、調節原液的作用，滿足廢水蒸發處理設備的連續穩定運行。原液池配備有原液提升泵，原液提升泵將含鹽廢水均勻輸送至蒸發處理系統，調節原液泵后的控制閥門保持原液提升量與蒸發量的平衡。
2、蒸汽及二次蒸汽系統
來自鍋爐房的蒸汽通過分汽缸后用閥門調節進入加熱室，控制表。生蒸汽管路上設置有安全閥，超壓后自動排泄報警，確保蒸發系統的安全。蒸發室蒸發后的二次蒸汽經蒸汽到冷凝器進口，冷凝水經閥門調節進入冷凝水平衡缸。加熱室的冷凝水排回鍋爐房。
3、鹽漿系統
本工藝采用轉效排鹽，集中排母液的方式進行生產。集鹽角的鹽漿由鹽漿泵抽入漩渦鹽分離器進行分離進入沉鹽器，沉鹽器收集滿后將鹽排入離心機離心分離，離心母液回蒸發室再次蒸發結晶，離心機離心分離出來的鹽分可以直接出售，如果要求更低的含水率，也可以再進入干燥系統進一步脫離水處理。
4、二次蒸汽循環冷凝系統
蒸發室產生的二次蒸汽進入冷凝器，冷凝器采用循環冷卻水進行換熱降溫。
5、事故及洗罐
系統工作出現事故及運轉過程中洗罐時，首先停止進料，將蒸發設備中的母液排凈。洗罐水用冷凝水儲池的水，洗罐完畢后，將洗罐水排掉，初次洗罐水排入原液池，排空蒸發罐后，首先將部分母液通過原液泵進入蒸發罐，然后通過原液泵補充加入原液，使蒸發罐中的液位滿足工藝要求。
